Montaż i serwis wentylatorów dachowych

Wentylatory dachowe serii WD zostały zaprojektowane tak, aby ich montaż i późniejsza wymiana były możliwie proste. Urządzenie osadza się na odpowiednio przygotowanej podstawie lub przepuście dachowym, a następnie stabilizuje za pomocą śrub dociskowych.

Jeżeli w budynku znajduje się już pasująca i sprawna podstawa po wcześniejszym wentylatorze, wymiana mechaniczna urządzenia może przebiegać bardzo szybko.

Więcej pracy wymaga montaż na nieprzygotowanym kominie, wykonanie lub dopasowanie podstawy oraz sytuacja, w której na dachu nie zostało wcześniej doprowadzone odpowiednie zasilanie.

Sposób montażu zawsze powinien uwzględniać konstrukcję dachu, istniejący kanał wentylacyjny oraz warunki konkretnej instalacji.

Wentylatory dachowe serii WD są zasilane jednofazowo napięciem 230 V / 50 Hz.

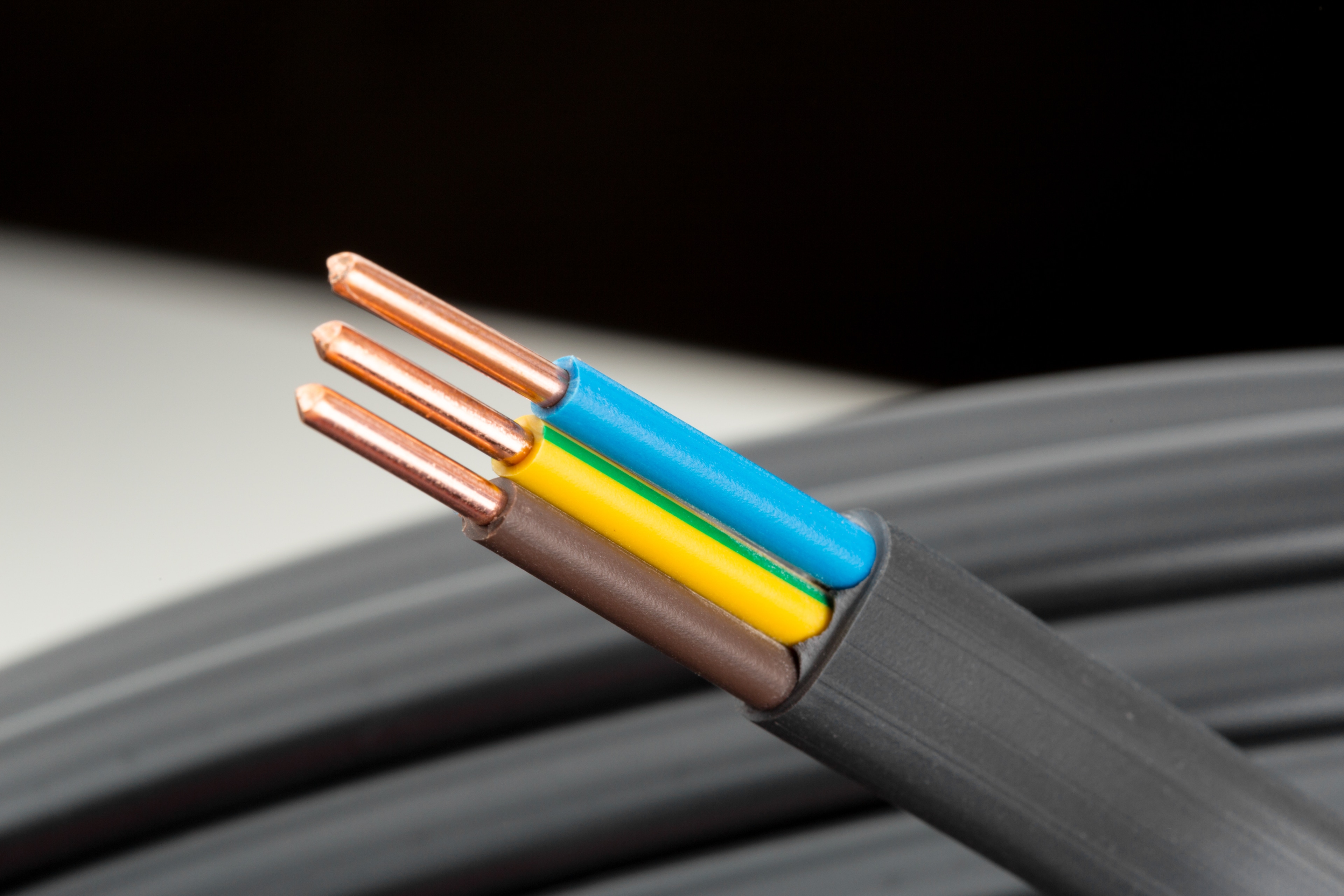

Podłączenie urządzenia należy wykonać zgodnie ze schematem elektrycznym właściwym dla wentylatora. Szczególną uwagę należy zwrócić na prawidłowe podłączenie przewodu ochronnego oraz pozostałych przewodów silnika.

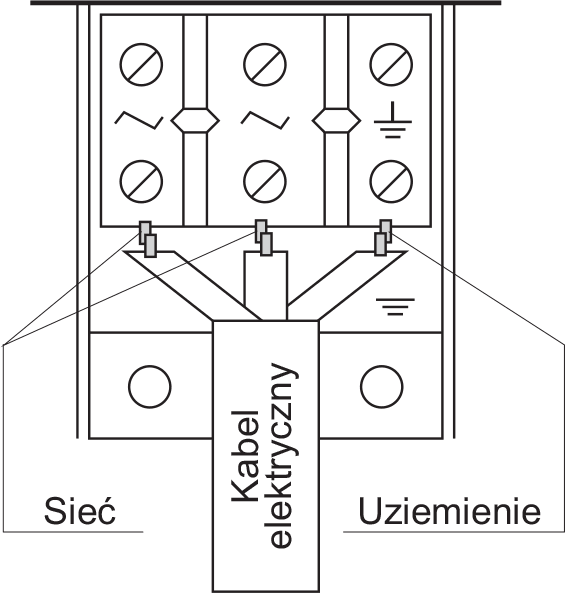

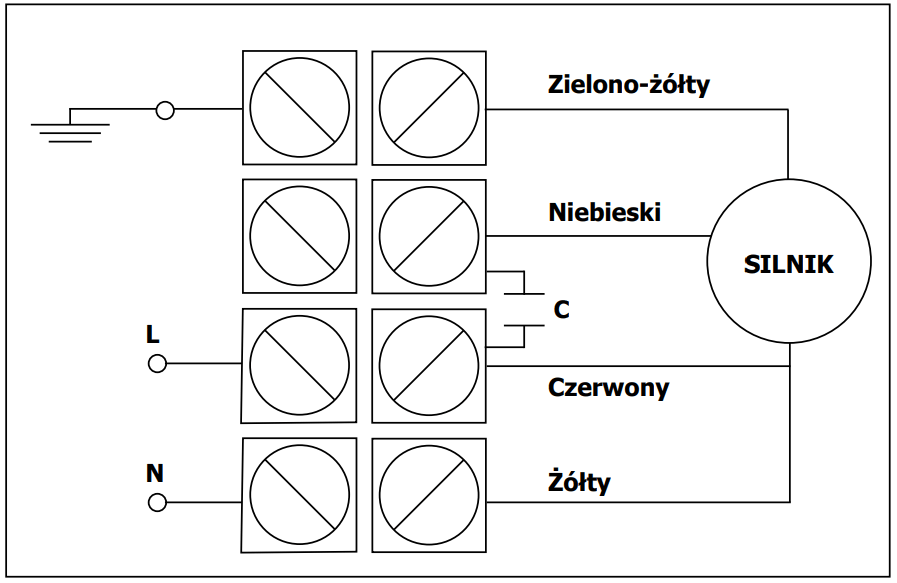

Schematy poniżej pokazują sposób połączenia przewodów oraz zacisków stosowanych w urządzeniu.

Podłączenie wentylatora do instalacji elektrycznej powinno zostać wykonane przez elektryka posiadającego odpowiednie kwalifikacje. Po wykonaniu instalacji należy przeprowadzić wymagane pomiary i sprawdzić prawidłowe działanie urządzenia.

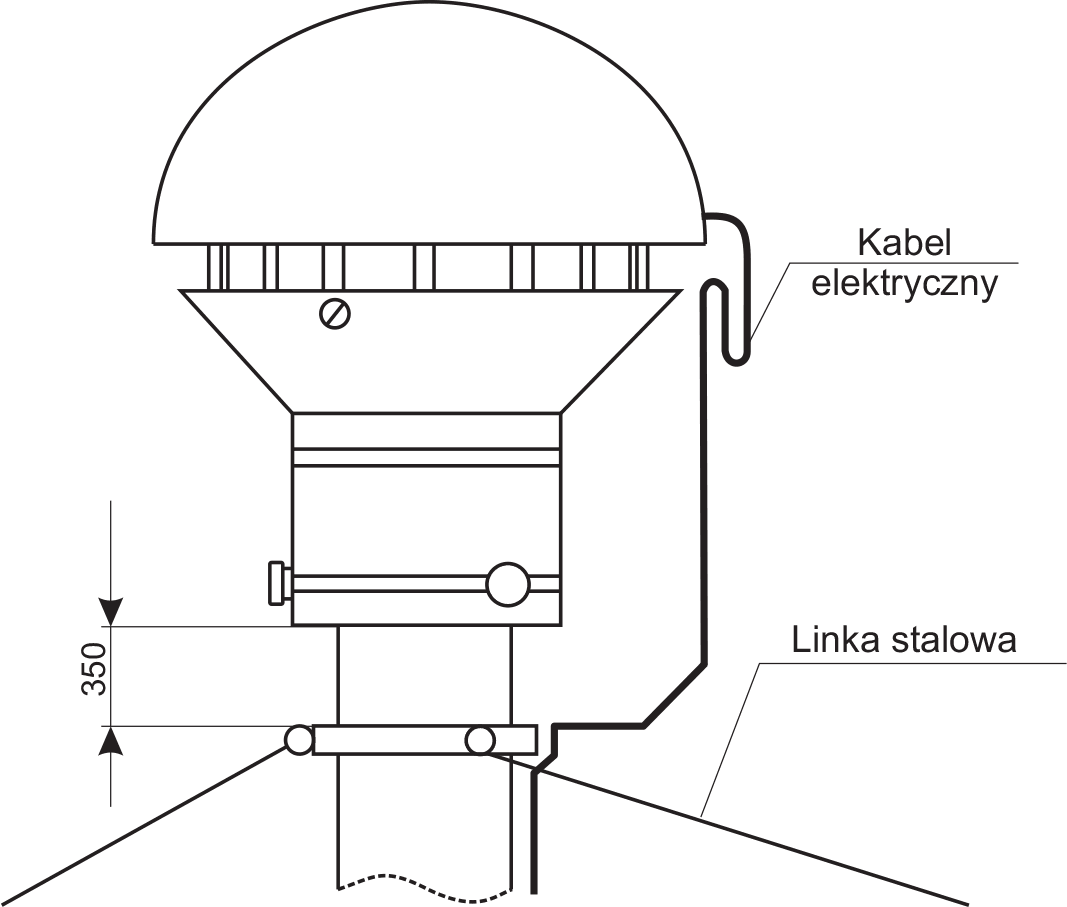

Konstrukcja wentylatorów serii WD pozwala na osadzenie urządzenia na odpowiednio przygotowanym kanale, podstawie lub przepuście dachowym i stabilizację za pomocą śrub dociskowych.

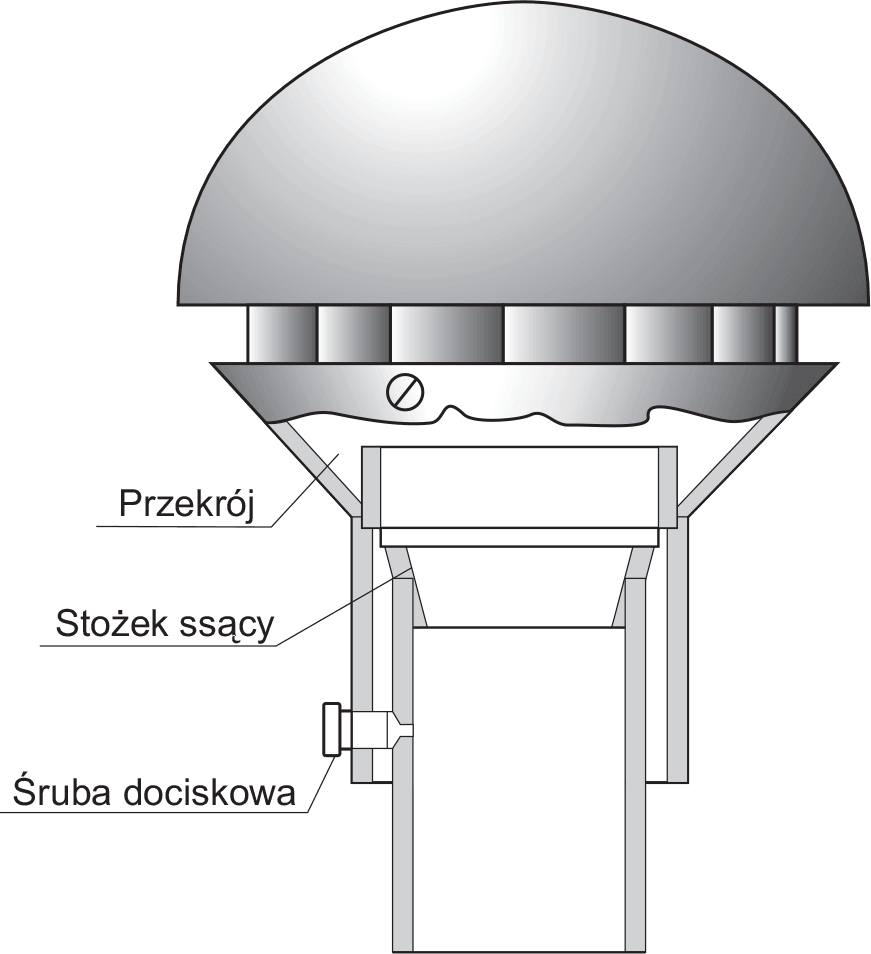

Na rysunku pokazano przekrój dolnej części urządzenia wraz ze stożkiem ssącym i elementem mocującym.

Takie rozwiązanie ułatwia również późniejszą wymianę wentylatora. Jeżeli istniejąca podstawa pozostaje w dobrym stanie i odpowiada wymiarom nowego urządzenia, nie zawsze konieczna jest przebudowa całego przejścia dachowego.

Przed wymianą warto jednak sprawdzić zarówno stan mechaniczny istniejącej podstawy, jak i jej wymiary oraz dopasowanie do konkretnego modelu wentylatora.

Wentylator dachowy nie wymaga skomplikowanej obsługi, ale powinien być regularnie kontrolowany i utrzymywany w czystości.

Szczególną uwagę warto zwrócić na wirnik. Osadzający się na nim kurz i inne zanieczyszczenia mogą pogarszać warunki pracy urządzenia. Na trwałość silnika wpływają przede wszystkim temperatura oraz czystość przetłaczanego powietrza.

W starszych urządzeniach jednym z najczęściej zużywających się elementów są łożyska. Nietypowy hałas, drgania lub zmiana sposobu pracy wentylatora powinny być sygnałem do jego sprawdzenia.

Wentylatory mogą pracować w sposób ciągły. W instalacjach, w których pełna wydajność nie jest potrzebna przez całą dobę, można zastosować regulację obrotów lub obniżenie nocne.
